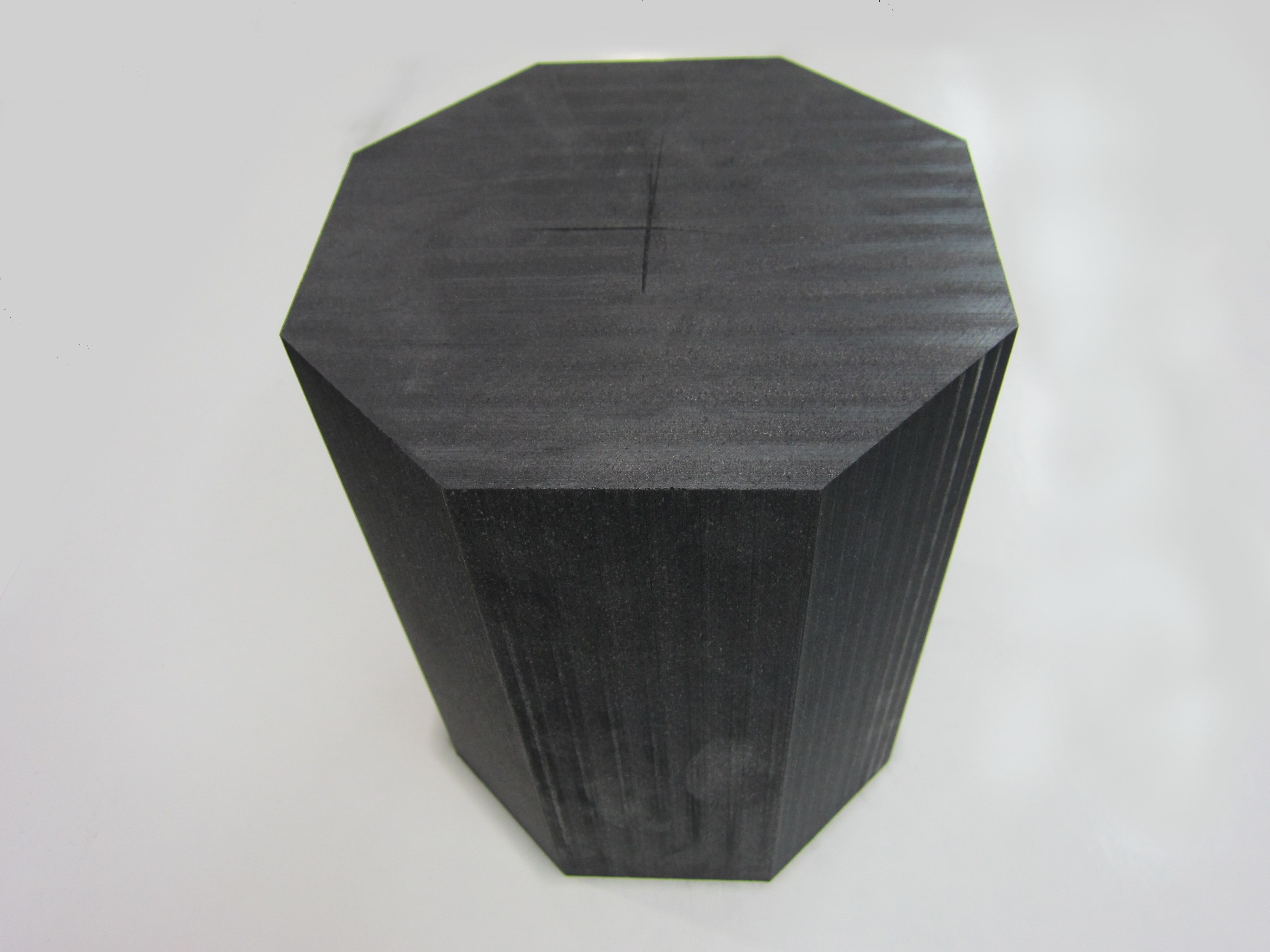

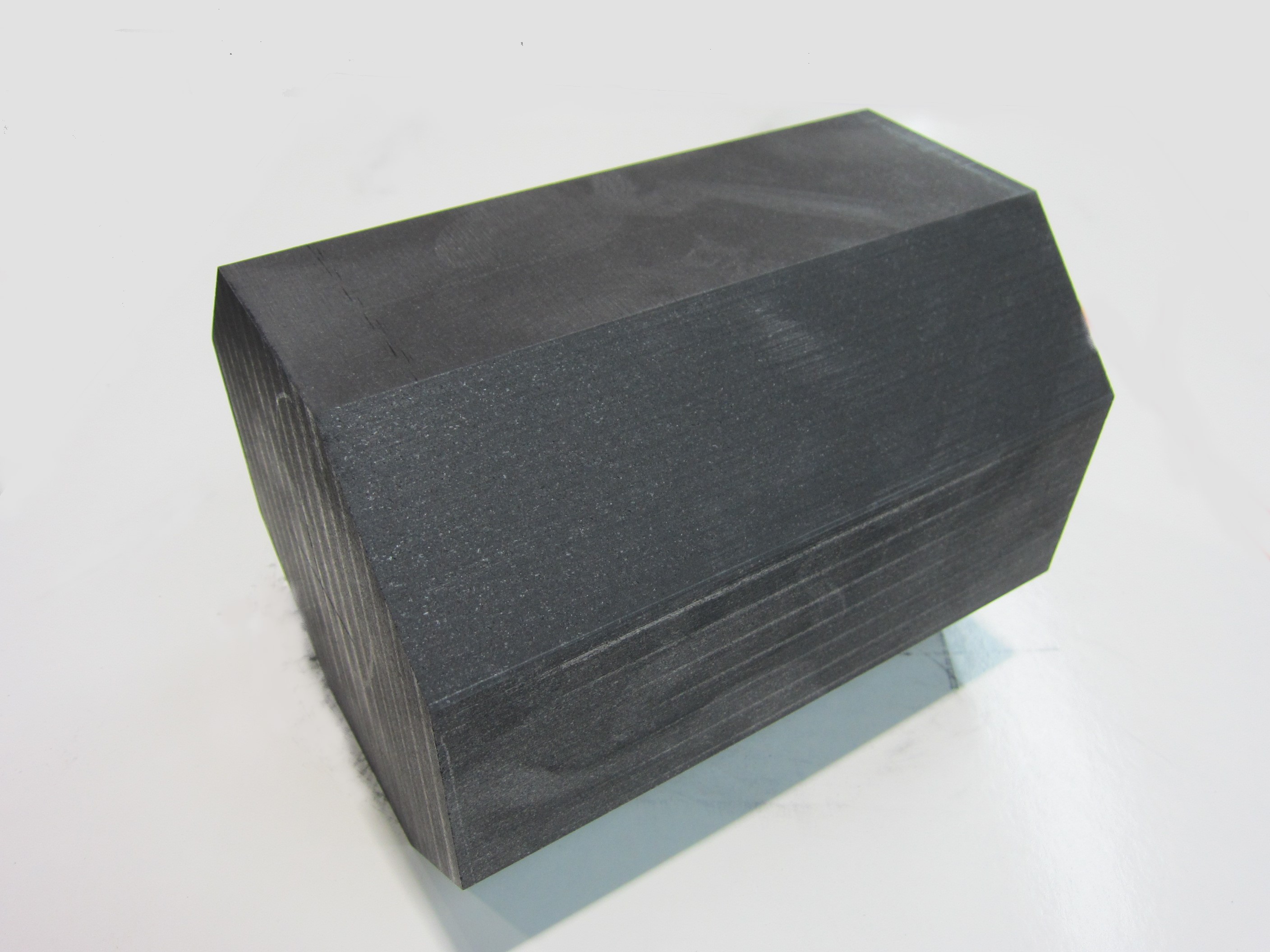

バンドソー・ダイヤモンドソーによる切断加工
・加工サイズ
最小:10 × 10 × 10
最大:2000 × 900 × 900
・加工例

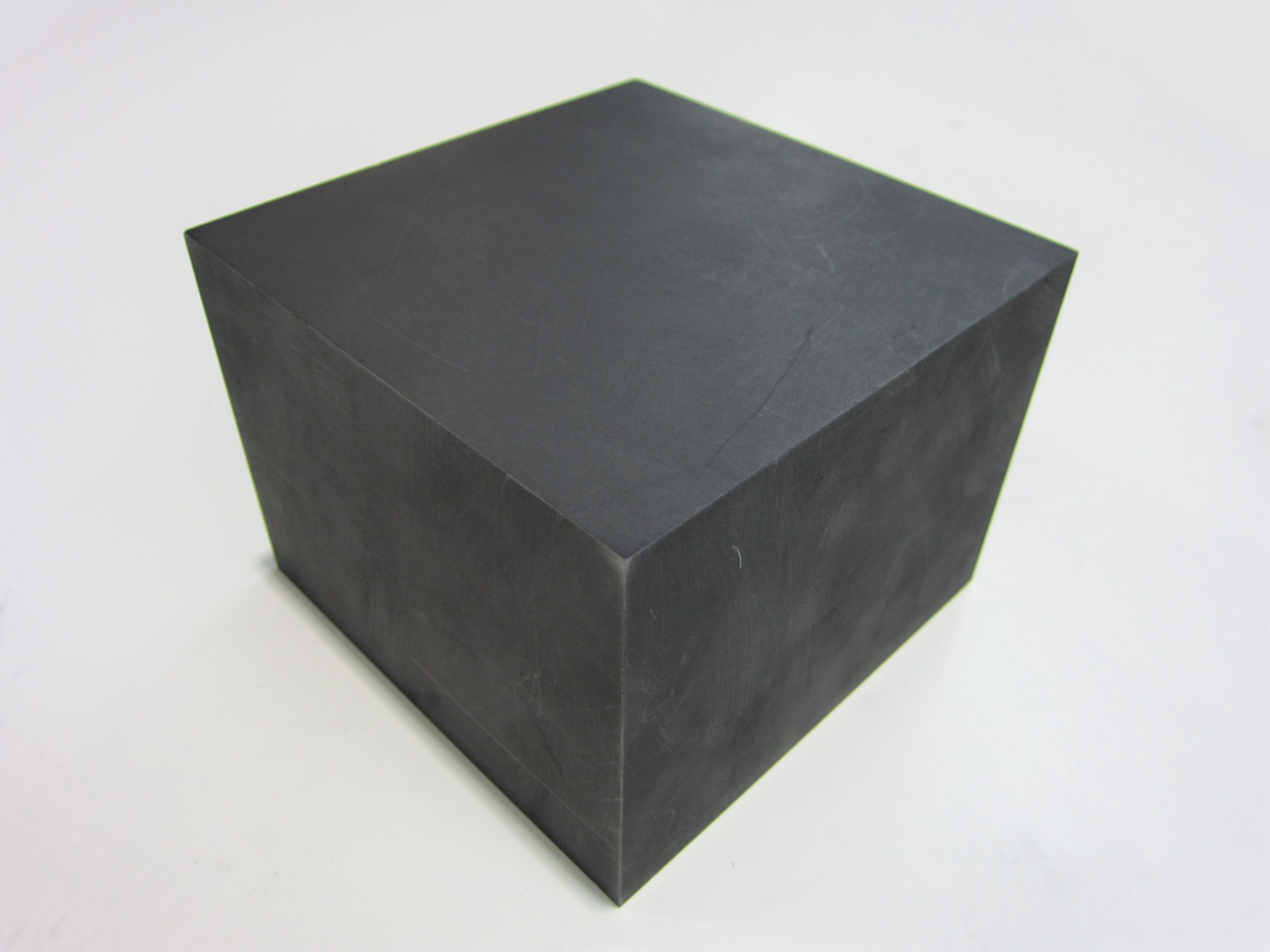

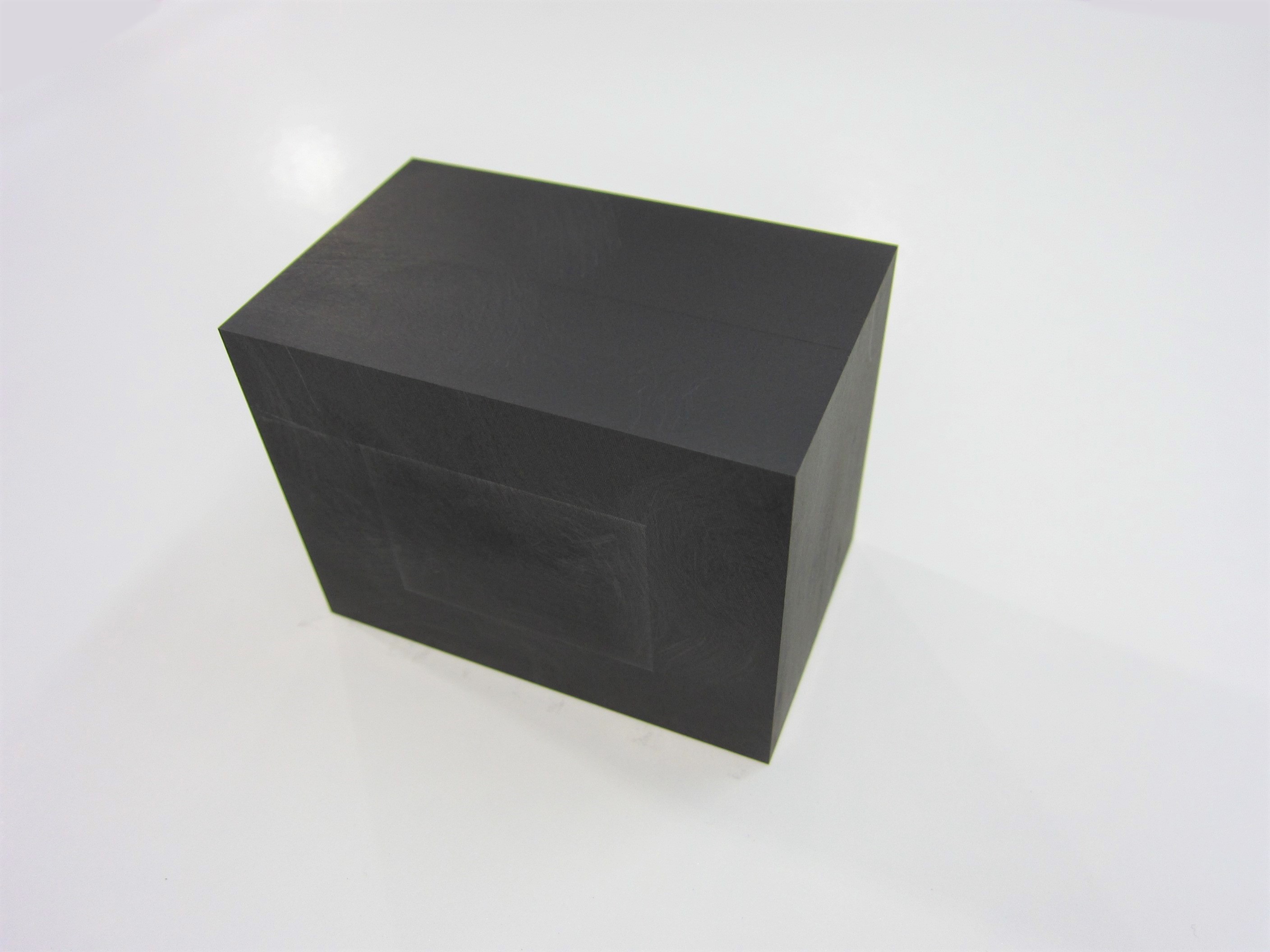

NCフライス盤・汎用フライス盤・面加工機によるフライス加工
・加工サイズ
6面 | 2面(厚み10mm以上) | 2面(厚み9mm以下) |
---|---|---|
最小:15 × 15 × 10 最大:1500 × 700 × 340 |
最小:15 × 15 × 10 最大:1200 × 700 × 350 |
最小:15 × 15 × 0.5※ 最大:900 × 600 × 9 |
※0.5mm以下は要相談
・加工精度
2面平行度:±0.03mm以下
6面フライス直角度:±0.02mm以下
・加工例

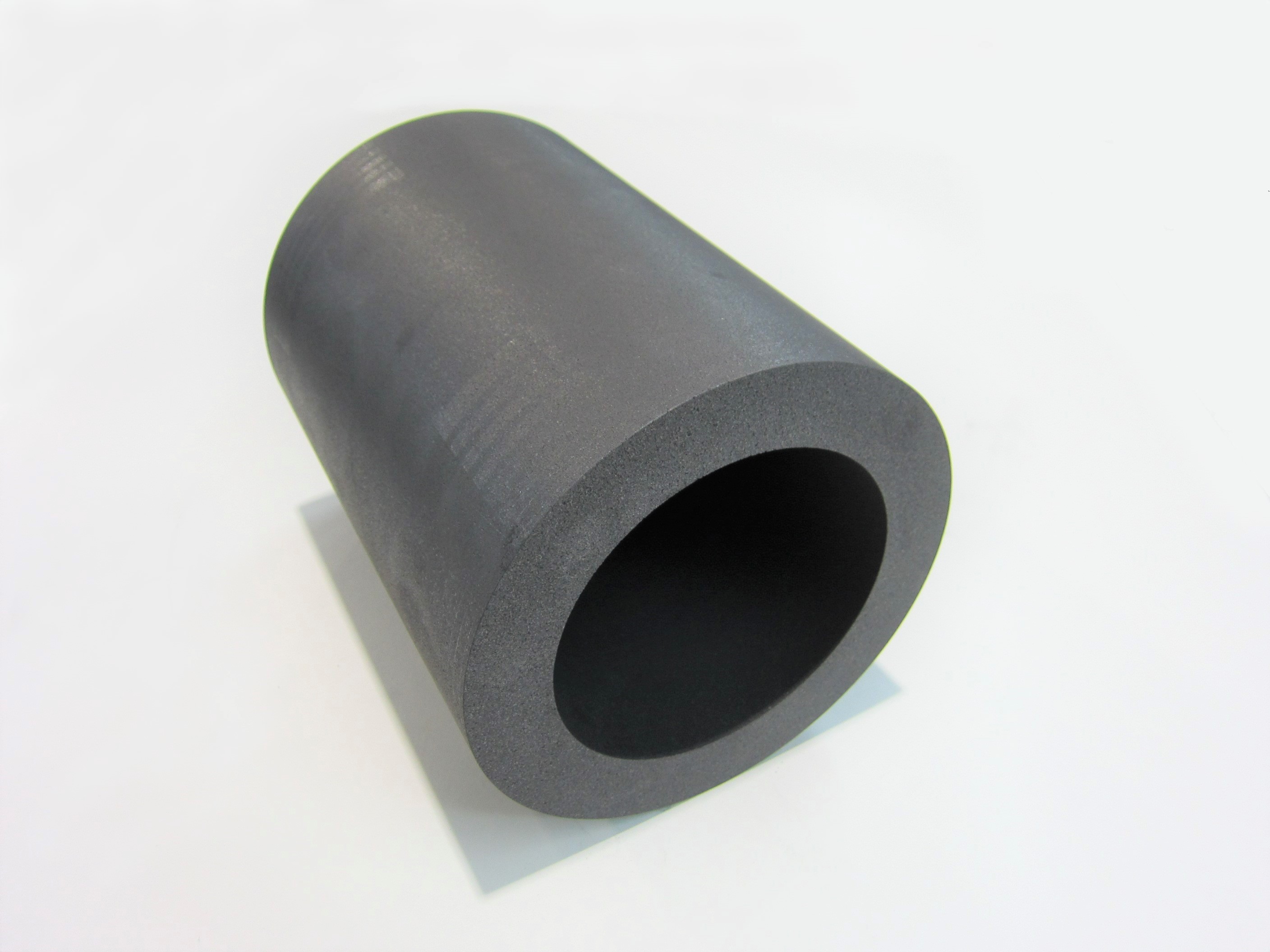

NC旋盤機による旋盤加工
・加工サイズ
外径 | 長さ | 備考 |
---|---|---|
φ270 ~ φ210 |
20 ~ 300 |
|
φ200 ~ φ160 |
20 ~ 350 |
|
φ150 ~ φ90 |
50 ~ 500 |
|
φ80 ~ φ40 |
50 ~ 1000 |
端面仕上ができないものあり |
φ30 |
~ 400 |
両端から加工 |
φ20 |
~ 200 |
両端から加工 |
φ10 |
~ 100 |
両端から加工 |
φ8 |
~ 60 |
両端から加工 |
・加工例

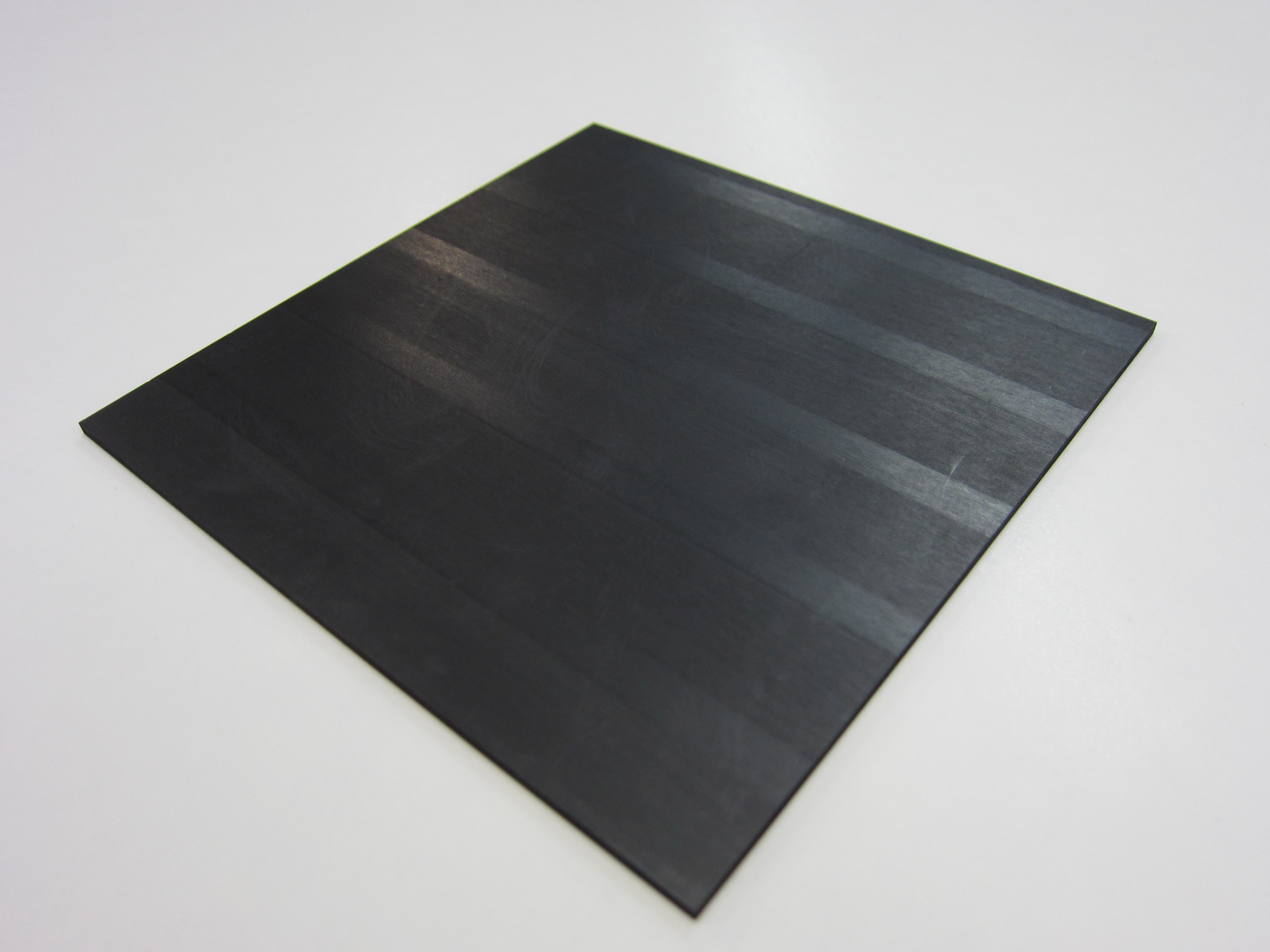

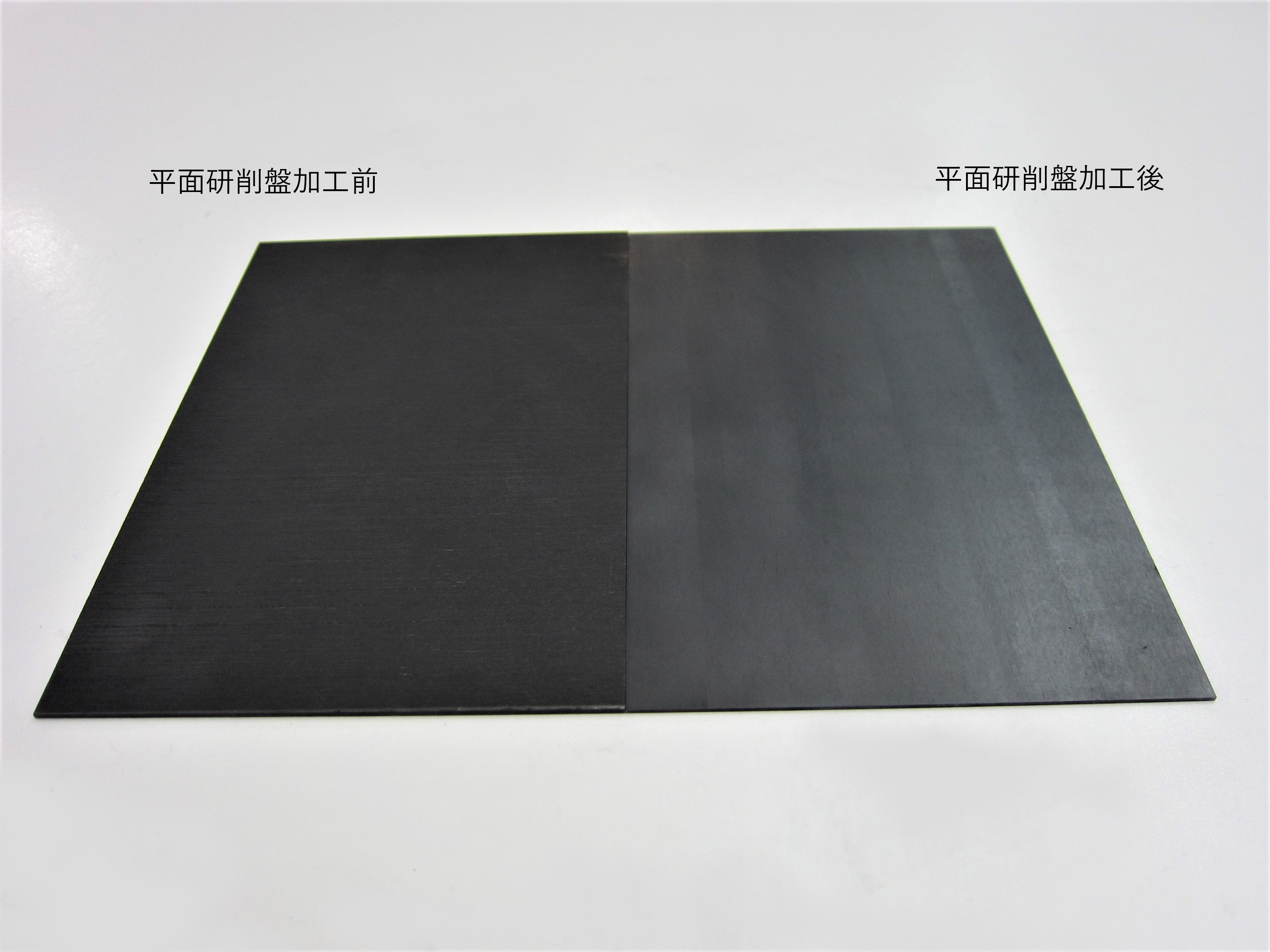

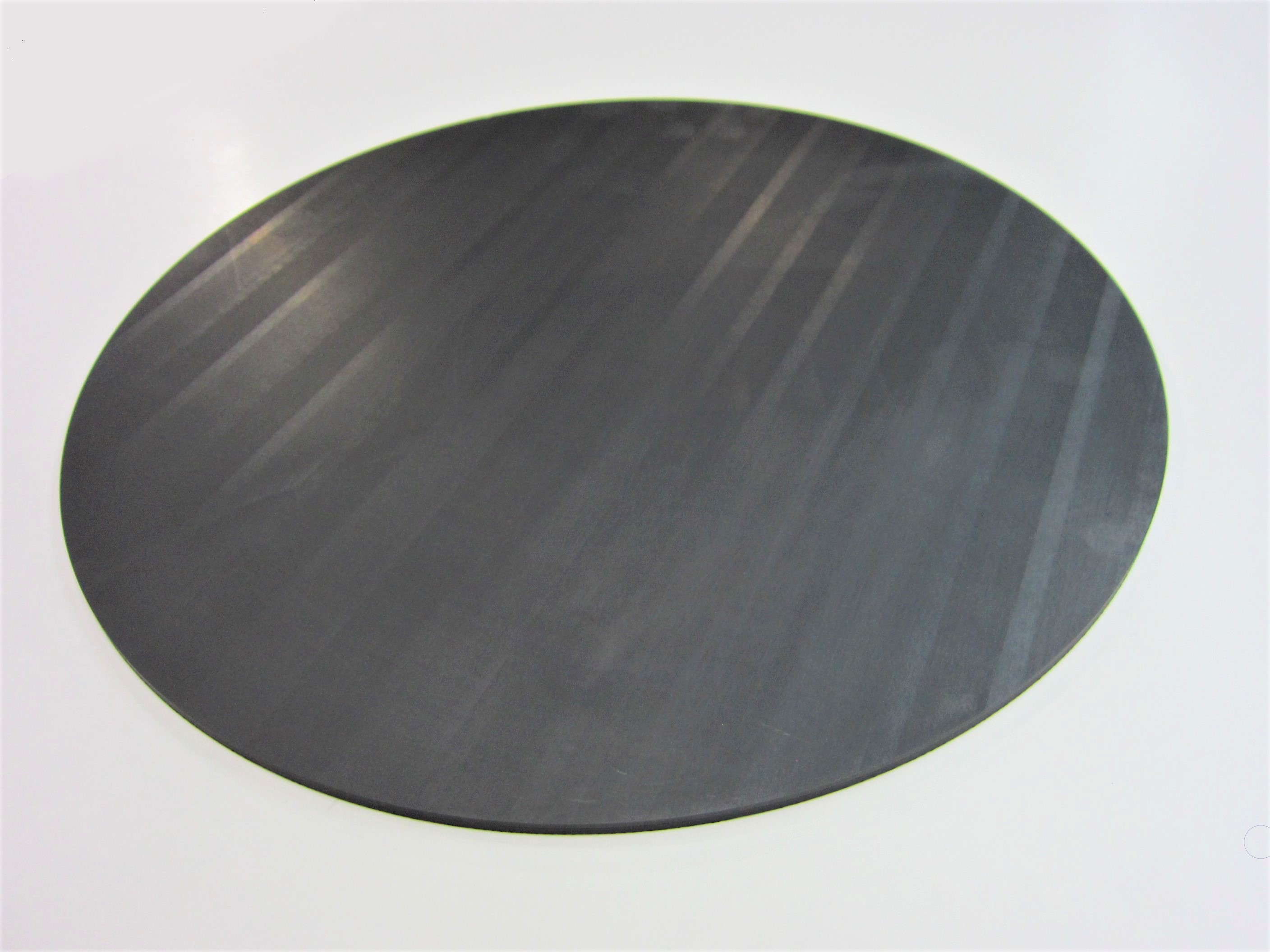

平面研削盤による平面研削加工
・加工サイズ
最小:15 × 15 × 0.5
最大:900 × 600 × 350
・加工精度
厚み:±0.02mm以下・加工例

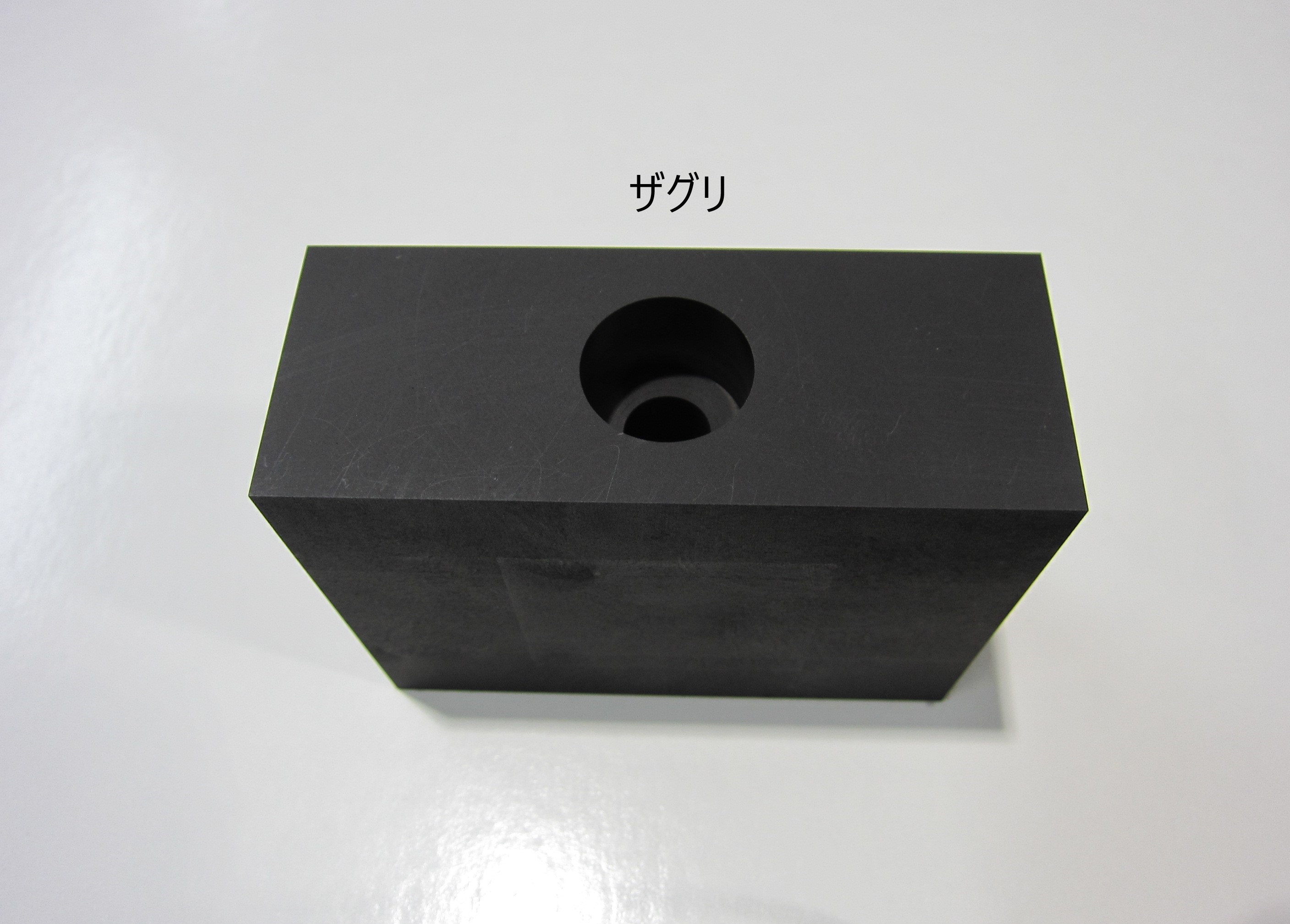

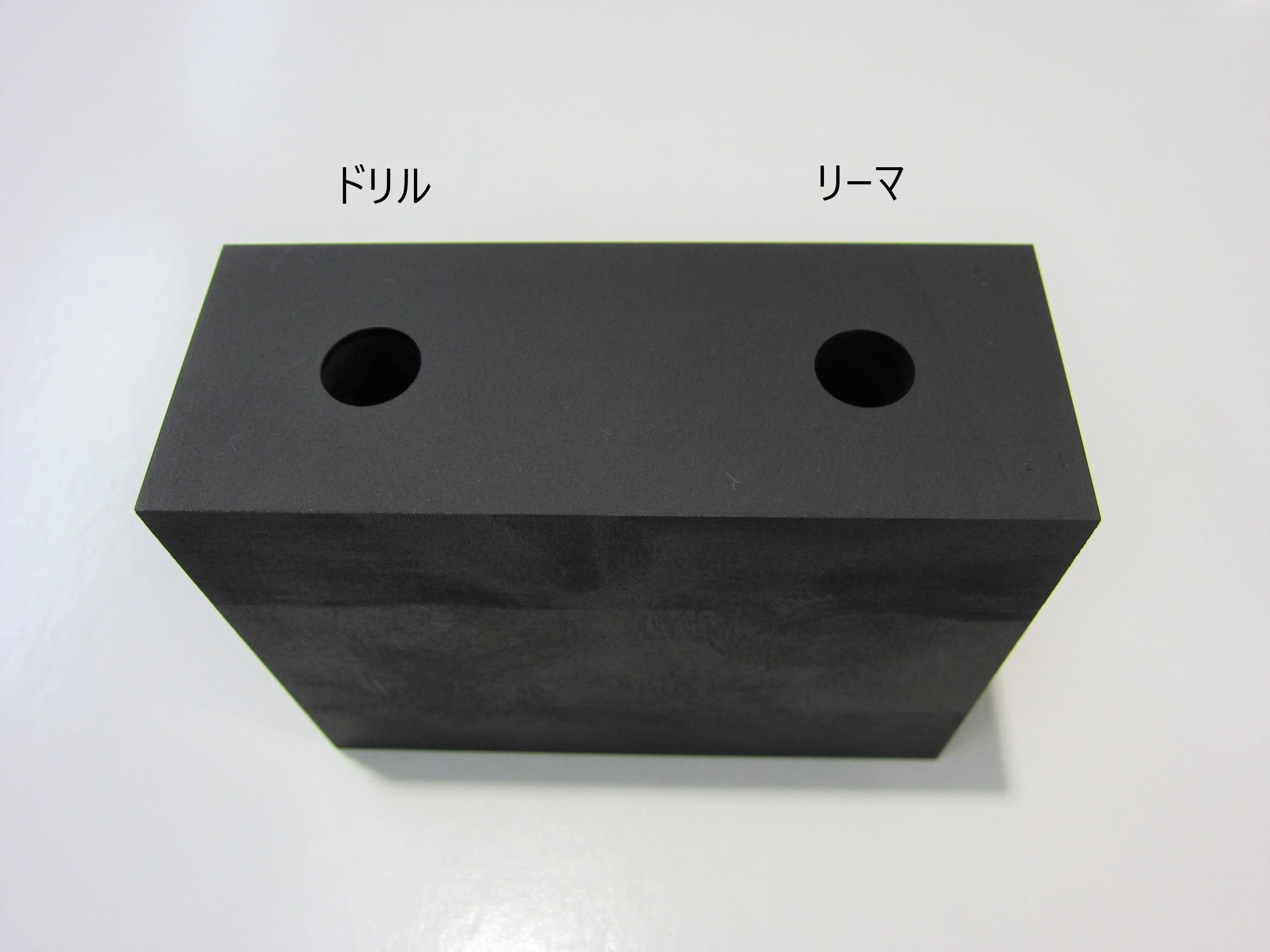

マシニングセンタによる各種穴あけ加工
穴あけ・リーマ・タップ・ヘリサート・座ぐり
・加工例

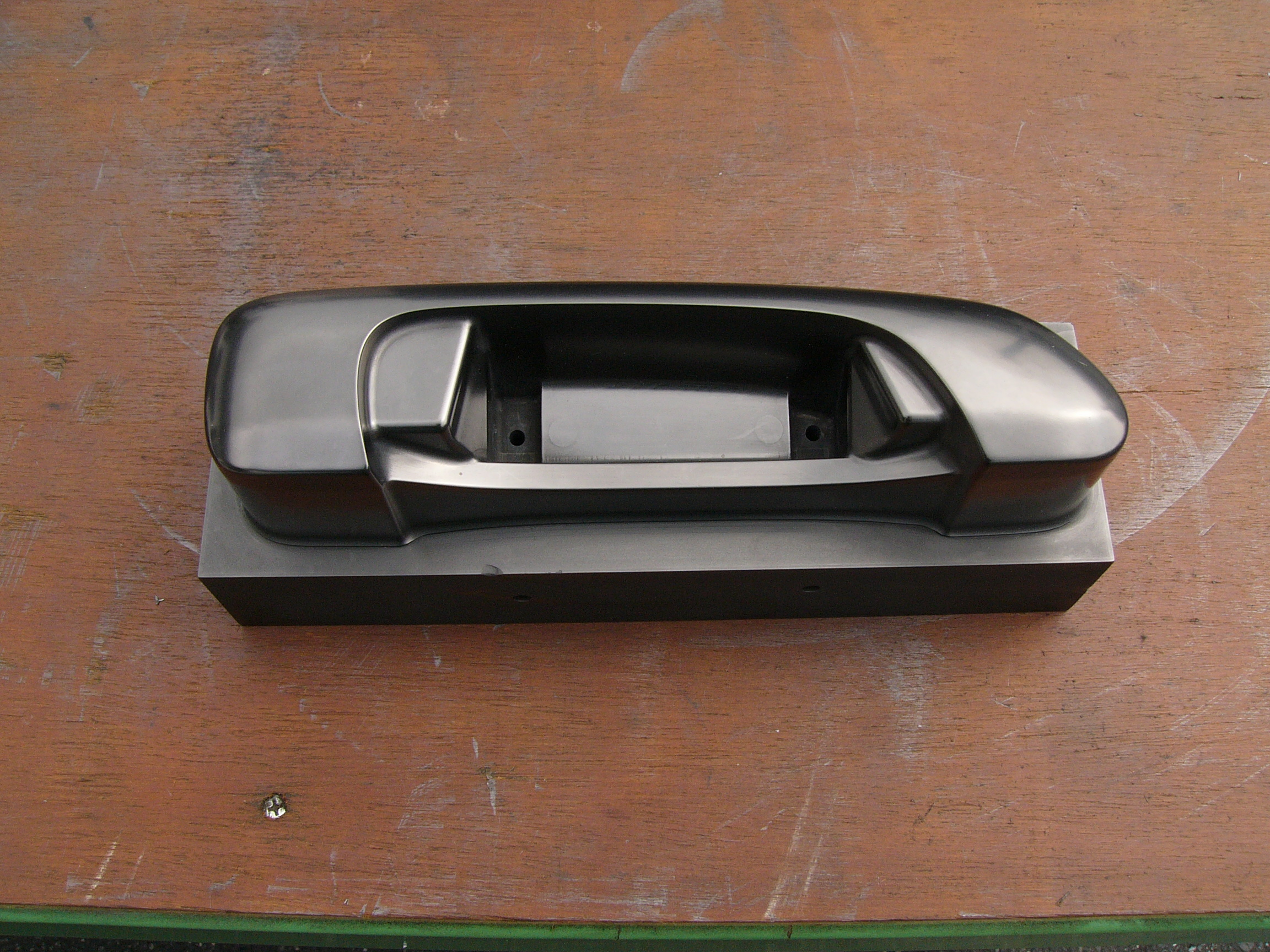

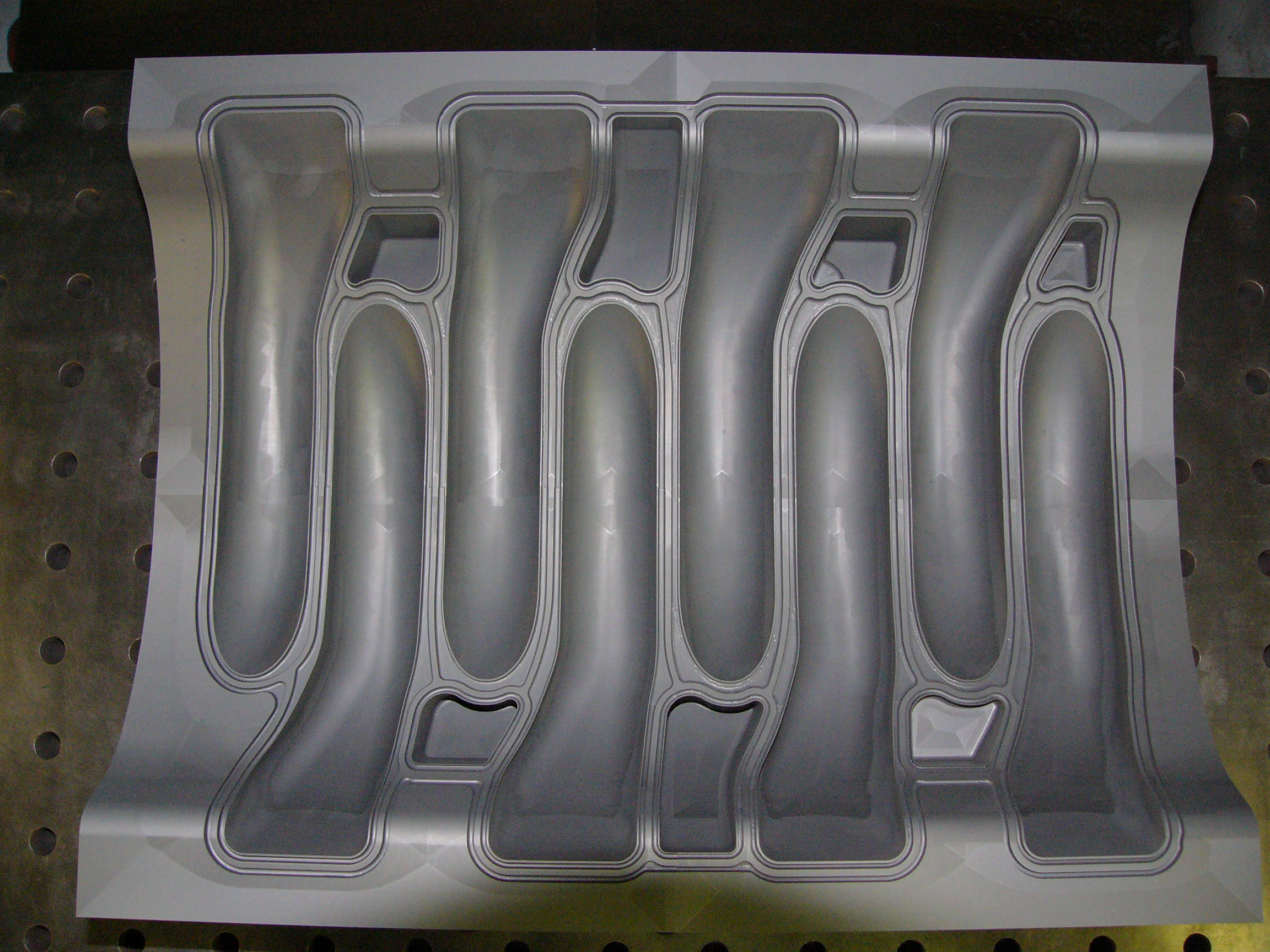

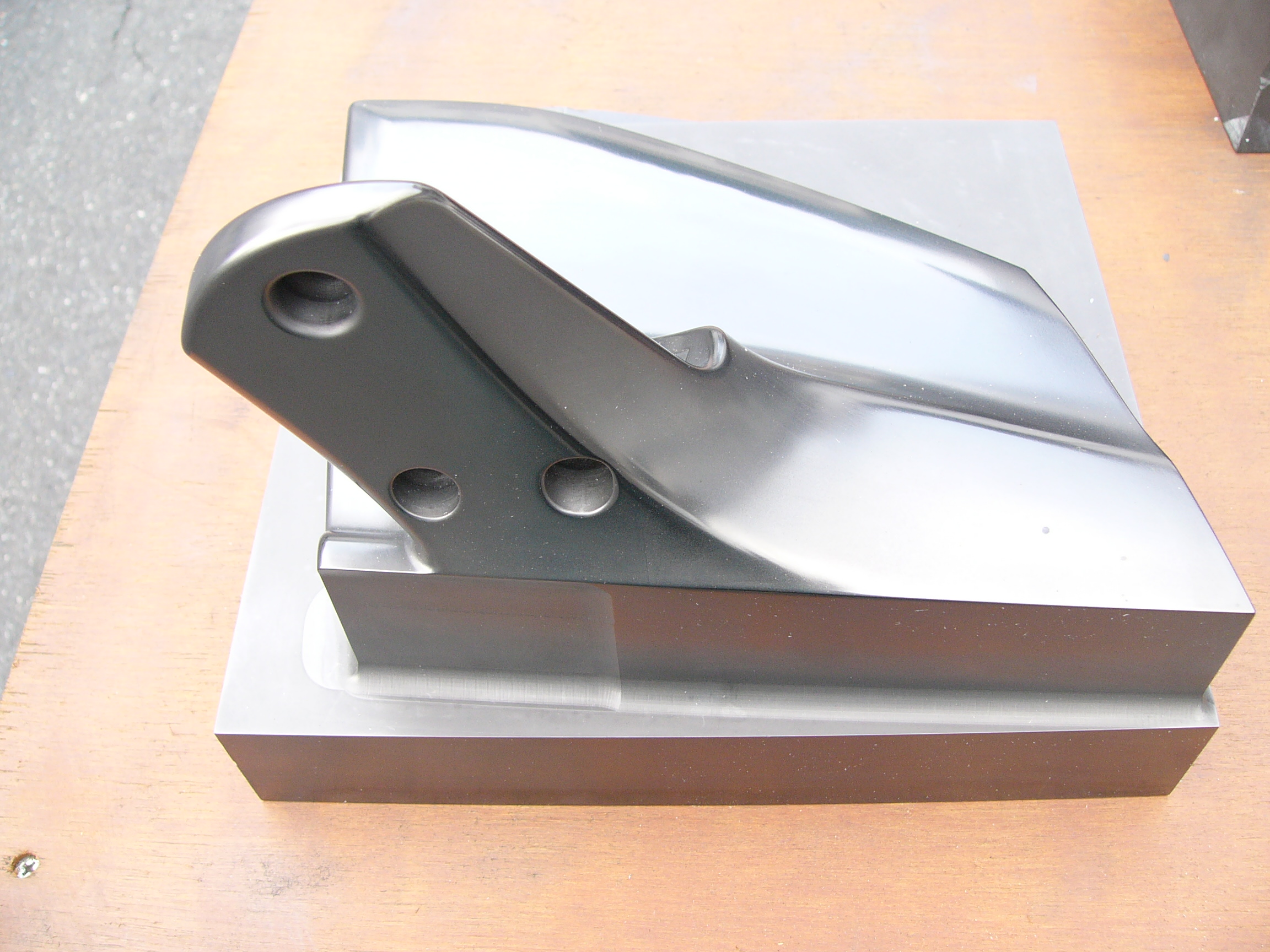

マシニングセンタによる様々な形状加工
・加工例
